Deskripsi

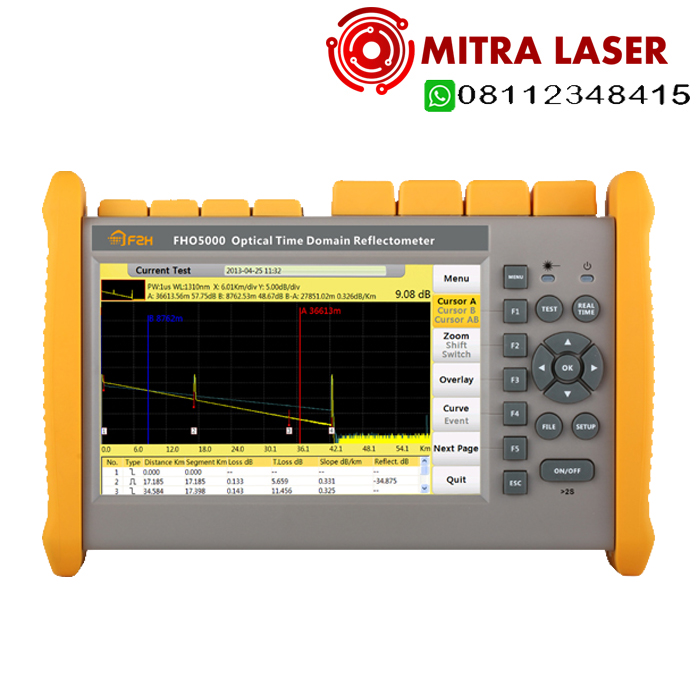

OTDR Grandway FHO5000
Grandway FHO5000 adalah instrumen OTDR terintegrasi dan multifungsi yang sangat cocok untuk pemanfaatan outdoor-industri dan lapangan. Dengan modul VFL, OPM, OLS, serta kemampuan remote dan laporan otomatis, alat ini mempercepat proses pengujian jaringan fiber secara akurat dan efisien.
Alat ini digunakan untuk mengukur panjang, kerugian (attenuation), pemutusan, dan refleksi dalam jaringan serat optik. Cocok untuk instalasi dan pemeliharaan jaringan FTTx, PON, metro fiber, dan backbone.
Fitur Terintegrasi
No‑drop‑zone kecil hingga 0,8 m / 3 m, yang memungkinkan deteksi penyambungan dekat
Rentang dinamis fleksibel antara 26–50 dB (tergantung model, seperti D35 hingga D50)
Layar besar 7-inch TFT-LCD touchscreen (opsional), dengan anti-refleksi untuk kemudahan penggunaan lapangan
Built-in VFL, laser source, dan optical power meter (OPM)—mengurangi kebutuhan perangkat pengujian tambahan
Penyimpanan internal besar (~16 GB trace), masa pakai baterai hingga 6 jam, dan antarmuka RJ45 dan USB untuk ekspor data.
Konektivitas remote via Ethernet (RJ45), serta export laporan PDF dan kontrol melalui PC; model PRO bahkan mendukung Bluetooth dan aplikasi mobile.
Varian Model dan Spesifikasi
| Model | Panjang Gelombang | Rentang Dinamis (dB) | Event Dead‑zone |
|---|---|---|---|
| FHO5000-D35 | 1310/1550 nm | 35/33 dB | ±0,8 / 4 m |
| FHO5000-T40F / T43F / T45F | 1310/1550/1625 nm | 40/38/38 dB hingga 45/43/43 dB | 0,8 / 3,6 m hingga 1 m / 5 m |
Spesifikasi Teknis Lengkap
Resolusi sampling hingga 0.05 m
Loss threshold 0.01 dB, resolusi kehilangan 0.001 dB, akurasi ±(0.75 m + jarak × 3×10⁻⁵)
Operasi di lingkungan–10 ℃ hingga +50 ℃, kelembapan ≤ 95% tanpa kondensasi
Dimensi: 253 × 168 × 73 mm, berat sekitar 1,5 kg (termasuk baterai)
Penggunaan yang Disarankan
Ideal untuk teknisi fiber optic yang melakukan:
Instalasi dan commissioning jaringan FTTx / PON
Troubleshooting dan dokumentasi jalur fiber
Pengujian penggunaan splitter multilayer
Pengujian fiber live dengan loopback PON
Baik versi standar maupun PRO sangat berguna dalam memetakan jalur fiber secara visual (FLM/iOLM), mengidentifikasi gangguan, dan membuat laporan pengujian otomatis.
Standar OTDR FHO5000:
Unit utama FHO 5000
Baterai lihium
Adaptor daya / charger 230Vac
Kabel USB
Software untuk PC
Tas
Buku panduan
