Deskripsi

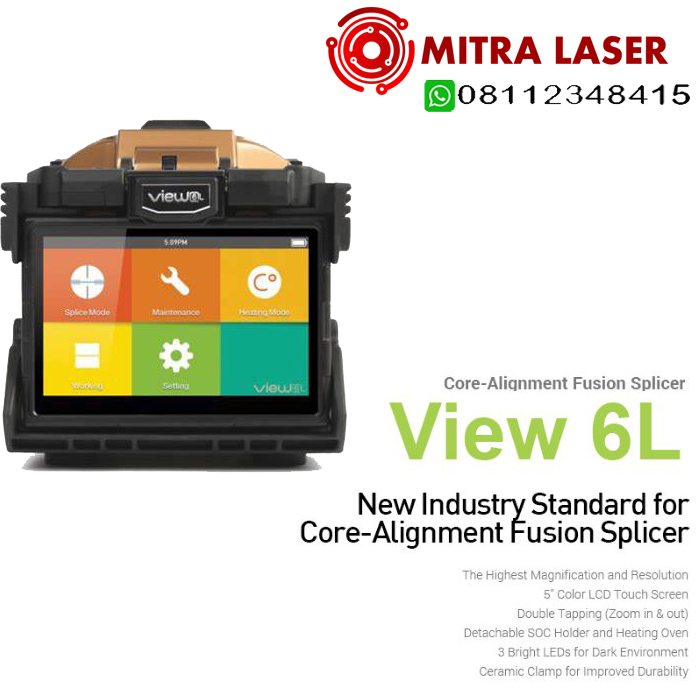

INNO View 6L Fusion Splicer
INNO View 6L adalah alat fusion splicer (penyambung serat optik) tipe core alignment dengan sistem DACAS (Digital Analysis Core Alignment System) yang dirancang untuk akurasi tinggi dalam menyelaraskan inti serat. Alat ini dirancang terutama untuk kebutuhan jaringan telekomunikasi besar (operator utama).
Dilengkapi layar sentuh warna 5 inci dengan antarmuka grafis (GUI) yang intuitif, dengan kemampuan memperbesar / memperkecil tampilan (zoom) dengan mengetuk dua kali layar. Memiliki kemampuan pembesaran gambar serat hingga 520× untuk memperlihatkan detail inti serat secara sangat jelas. Waktu pemanasan (heating) cepat: sekitar 13 detik pada mode standar.
Terdapat 3 lampu LED terang untuk membantu penggunaan dalam kondisi pencahayaan rendah / ruangan gelap. Desain yang mendukung kondisi kerja di lapangan, termasuk kemampuan adaptasi dalam kondisi cuaca yang buruk.
Berikut adalah beberapa spesifikasi teknis penting dari INNO View 6L Fusion Splicer :
| Parameter | Nilai / Detail |
|---|---|
| Dimensi | 143 × 130 × 155 mm (tanpa bumper karet) 152 × 147 × 175 mm (termasuk bumper) |
| Berat | 2,07 kg (tanpa baterai) 2,43 kg (dengan baterai) |
| Jenis Serat yang Didukung | SM (G.652 & G.657), MM (G.651), DS (G.653), NZDS (G.655) |
| Ketebalan / Diameter Serat / Kabel | 0,25 mm hingga 0,9 mm |
| Panjang Cleft / Pemotongan (Cleaved Length) | 8 – 16 mm |
| Mode Penyambungan (Splicing Modes) | Maksimum 128 mode |
| Mode Pemanasan (Heating Modes) | Maksimum 32 mode |
| Waktu Penyambungan (Splice Time) | Mode cepat: ~ 7 detik Mode otomatis (auto): ~ 9 detik |
| Waktu Pemanasan (Heating Time) | ~ 13 detik |
| Kehilangan Umum (Typical Splice Loss) | SM: 0,02 dB MM: 0,01 dB DS: 0,04 dB NZDS: 0,04 dB G.657: 0,02 dB |
| Return Loss | > 60 dB |
| Kapasitas Penyimpanan Hasil | 10.000 data sambungan + gambar |
| Kapasitas Baterai & Siklus | Baterai 4.200 mAh, mampu melakukan sekitar 170 kali (sambung + pemanasan) |
| Umur Elektroda | ± 5.500 lengkung (arcs) |
| Pengujian Tegangan Tarik (Tension Test) | 1,96 – 2,25 N |
| Suhu & Lingkungan Operasi | -10 °C hingga 50 °C, kelembapan hingga 95%, ketinggian hingga 5.000 m |
